| 品牌：凯岳 | 型号：SHZ4G-100×4500 | 产品别名：四位焊 |
| 用途：塑钢型材90度焊接 | 适用行业：门窗加工 | 产品用途：塑钢型材90度焊接 |
| 规格：5300×950×1700mm |

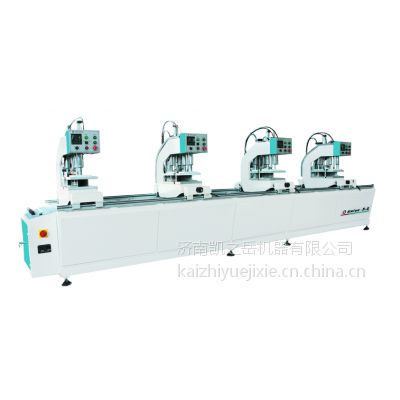

塑料门窗高精度四位焊接机
SHZ4G-100×4500
一、技术参数：
电源电压 | 220V/380V/50Hz | 输入功率 | 4.5Kw |
工作气压 | 0.5-0.8Mpa | 耗气量 | 200L/min |
焊接型材长度 | 400-4500mm | 焊接宽度 | ≤160mm |
焊接高度 | 20-100mm | / | / |
外形尺寸 | 5300×950×1700mm | ||
二、设备性能:
本机是生产塑料门窗的主要设备，它可完成┏ ┏┓┏┳┓┏┳┳┓ ┳ ┳┳┳ ╂ 等形式的塑料门窗焊接。纵向导轨使用LM直线轴承运动副，特别是控制部分采用进口原装PLC机(可编程控制器)使整机可靠性大大提高。
三、主要元器件明细表
序号 | 主要部件 | 品牌 | 序号 | 主要部件 | 品牌 |
1 | 锯片 | / | 8 | 伺服电机 | / |
2 | 电机 | / | 9 | 按钮 | 中国双科 |
3 | 方导轨 | / | 10 | 电磁阀三联体 | 斯泰瑞 |
4 | 主轴箱 | / | 11 | 传送轴 | 高精度直线导轨 |
5 | 电器元件 | 中国正泰 | 12 | 气管 | 台湾油顺 |
6 | 光电接近开关 | / | 13 | 接头 | 山耐斯 |
7 | PLC控制器 | 泰达 | 14 | 气缸 | 韩国APT |
