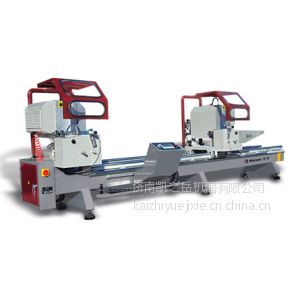

铝合金型材直线切割锯
LJZ2-450×3700
一、技术参数：
电源电压 | 380V/50Hz | 输入功率 | 3.0Kw |
工作气压 | 0.5-0.8Mpa | 耗气量 | 200L/Min |
电机转速 | 2800r/min | 切割长度 | 450-3700mm |
切割宽度 | ≤120mm | 切割高度 | ≤200mm |
锯切角度 | 45°90°－45° | 锯切直径 | 450mm |
外形尺寸 | 4700×1300×1450mm | ||
二、设备性能:
●角度范围：-45°、90°、45°。
●高精度主轴电机带动锯片旋转，运行平稳可靠， 精度高。
●高精度直线轴承导轨副，可长期保持精度。
●重复定尺长度误差：≤±0.2mm
●切割型面平面度：≤0.1mm
●切割角度误差：±5’
三、主要元器件明细表
序号 | 主要部件 | 品牌 | 序号 | 主要部件 | 品牌 |
1 | 锯片 | 日本博野 | 8 | 伺服电机 | 美国尼克森 |
2 | 电机 | 三阳（3C认证） | 9 | 按钮 | 中国双科 |
3 | 方导轨 | / | 10 | 电磁阀三联体 | 斯泰瑞 |
4 | 主轴箱 | 中国安阳 | 11 | 传送轴 | / |
5 | 电器元件 | 中国正泰 | 12 | 气管 | 台湾油顺 |
6 | 光电接近开关 | 韩国奥托尼克斯 | 13 | 接头 | 山耐斯 |
7 | PLC控制器 | / | 14 | 气缸 | 韩国APT |
